 LED ET BIP SONORE

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Fragglerock



Messages : 348
Points : 462
Date d'inscription : 27/04/2015
Age : 36
Localisation : à fort fort lointain

MessageSujet: LED ET BIP SONORE    Dim 25 Oct - 17:45:16

Bonjour à tous, voici un schéma que j'ai dessiné et je voudrais savoir si on peu souder la fiche de la led sur la rallonge jst qui est déjà connecté sur un bip sonore?? ou y'a-t-il un moyen plus facile car j'ai fait le test à sec et la connexion fonctionne, mais je veux savoir si il y a des risques de surchauffe ou non?? batterie de 130c 1800mah en 3s.

voici la led que j'ai couper car elle est faite pour ça:

http://www.banggood.com/1M-5050-SMD-60LED-Casing-LED-Strip-Lights-Waterproof-IP67-DC-12V-p-937409.html

et le buzzer:

http://www.hobbyking.com/hobbyking/store/__45911__HobbyKing_8482_Lipoly_Low_Voltage_Alarm_2s_6s_UK_Warehouse_.html?strSearch=alarm

le schéma:





merci à tous de vos échange.


Dernière édition par jérémie le Dim 25 Oct - 19:41:18, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Stephanos



Messages : 1246
Points : 1332
Date d'inscription : 03/03/2015
Age : 51
Localisation : Bruxelles

MessageSujet: Re: LED ET BIP SONORE    Dim 25 Oct - 17:57:36

Tes leds consomment 1A/M env.
Autrement dit, pas grand chose,
vas-y, tu risques rien.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ribouldingue64



Messages : 906
Points : 1008
Date d'inscription : 12/09/2014
Age : 67
Localisation : France (58) Pousseaux

MessageSujet: Re: LED ET BIP SONORE    Dim 25 Oct - 18:53:46

Si t'en met pas 1m, ça va.
Tu compte le nombre de tronçons et tu divise 1.2Ah (la conso générale donné constructeur) par ce nombre et tu auras la conso de chaque tronçon de 3 leds.
Tu multiple par le nombre de tronçon que tu veux mettre et ça te donne la conso de ton montage.

Chaque tronçon de 3 leds fait 5 cm soit 20 tronçons dans 1m
1 m consomme 1.2A cela nous donne 1.2 / 20 = 60 mAh par tronçon.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCYrmXHo3CrPvTieO5MSFxRw
Crunch



Messages : 1685
Points : 1874
Date d'inscription : 04/08/2014
Age : 49
Localisation :

MessageSujet: Re: LED ET BIP SONORE    Dim 25 Oct - 19:18:26

scratch Quel est le but de ces leds que tu veux rajouter ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fragglerock



Messages : 348
Points : 462
Date d'inscription : 27/04/2015
Age : 36
Localisation : à fort fort lointain

MessageSujet: Re: LED ET BIP SONORE    Dim 25 Oct - 19:23:12

ok merci pour les détails Very Happy demain je vais souder tout ça dès que j'ai une minute car difficile parfois de me rendre compte de l'avant et l’arrière dès que je fait 30 mètres. A ce demander comment le gars qu'on vois sur le site que tu nous a présenter Stephanos fait pour voir l'envers de l'endroit et à une vitesse de dingue en plus Shocked
par contre ces led sont super niveau éclairage et super souple pour l'installation et étanche Very Happy Very Happy Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fragglerock



Messages : 348
Points : 462
Date d'inscription : 27/04/2015
Age : 36
Localisation : à fort fort lointain

MessageSujet: Re: LED ET BIP SONORE    Dim 25 Oct - 19:24:56

et bien le but c'est de différencier l'avant de l'arrière tout simplement et de voir l'inclinaison plus facilement du quadri car quand tu le balade en hauteur ou dans des endroits sombre à vue tu voie plus vraiment les comportements du quadri, donc les led m'aide à repérer Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fragglerock



Messages : 348
Points : 462
Date d'inscription : 27/04/2015
Age : 36
Localisation : à fort fort lointain

MessageSujet: Re: LED ET BIP SONORE    Dim 25 Oct - 19:34:59

Voilà ce que ça donne en puissance:

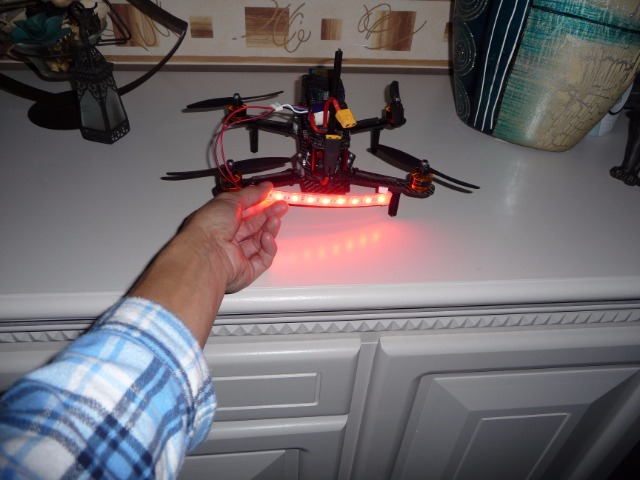

avec flash appareil photo

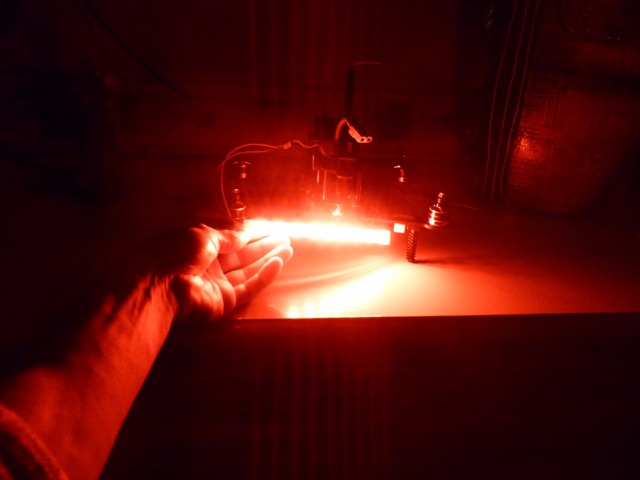

et dans le noir sans flash photo

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Crunch



Messages : 1685
Points : 1874
Date d'inscription : 04/08/2014
Age : 49
Localisation :

MessageSujet: Re: LED ET BIP SONORE    Dim 25 Oct - 19:48:15

Ha, je cherchais le rapport avec ton buzer.
Ton idée est bonne, j'ai fais pareil avec le mien ( leds rouge à l'arrière et blanche à l'avant) et rien que cela facilite énormément le pilotage.
... Donc :66:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ribouldingue64



Messages : 906
Points : 1008
Date d'inscription : 12/09/2014
Age : 67
Localisation : France (58) Pousseaux

MessageSujet: Re: LED ET BIP SONORE    Dim 25 Oct - 19:52:57

Alors, pas la peine d'en mettre autant.
Sur le mien, j'ai mis des rouges à gauche, des vertes à droite, des blanches devant et oranges clignotantes à l'arrière.
ça me permet de savoir, le soir, si je vois le côté droit, gauche ou un autre et savoir dans quel sens il va.
Mets en moins mais de couleurs différente sur chaque côté.
Ces couleurs sont les couleurs standards pour bateaux, avions et hélicopters.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCYrmXHo3CrPvTieO5MSFxRw
Fragglerock



Messages : 348
Points : 462
Date d'inscription : 27/04/2015
Age : 36
Localisation : à fort fort lointain

MessageSujet: Re: LED ET BIP SONORE    Dim 25 Oct - 20:01:21

j'ai vu je sais plus sur quel site mais apparemment on c'est faire clignoter orange à gauche et à droite rouge arrière et blanc devant, comme une voiture en fin de compte. Car là avec 4 couleurs faut s'en rappeler vite fait si non direct il bouffe la pelouse. Surtout que je suis en mode débutant moi Evil or Very Mad
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ribouldingue64



Messages : 906
Points : 1008
Date d'inscription : 12/09/2014
Age : 67
Localisation : France (58) Pousseaux

MessageSujet: Re: LED ET BIP SONORE    Dim 25 Oct - 20:48:00

Que ça clignote ou pas, si tu ne sais pas quelle couleur est de quel côté, ça va pas t'avancer.
Il faut juste apprendre les couleurs standards. 4 couleurs, si tu n'y arrive pas .................................
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCYrmXHo3CrPvTieO5MSFxRw
patoche77



Messages : 2843
Points : 2927
Date d'inscription : 04/03/2015
Age : 58

MessageSujet: Re: LED ET BIP SONORE    Dim 25 Oct - 21:11:43

ribouldingue64 a écrit:
Que ça clignote ou pas, si tu ne sais pas quelle couleur est de quel côté, ça va pas t'avancer.
Il faut juste apprendre les couleurs standards. 4 couleurs, si tu n'y arrive pas .................................
Moi qui suis "primaire" c'est quoi les 4 couleurs?  scratch
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Crunch



Messages : 1685
Points : 1874
Date d'inscription : 04/08/2014
Age : 49
Localisation :

MessageSujet: Re: LED ET BIP SONORE    Lun 26 Oct - 8:05:56

Chaque led ont besoin de 4 V or un élément de lipo sort 3.7 V.
Tu pourrais donc mettre 2 leds en // d'une couleur pour représenter l'avant branché sur un élément de ta lipo, 2 leds en // d'une autre couleur pour représenté l'arrière branché sur le 2 ème élément de ta lipo et enfin 2 leds d'une 3ème couleur  en // branché sur le 3ème élément de ta lipo (mais une seule led par côté) pour représenter tes côtés
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fragglerock



Messages : 348
Points : 462
Date d'inscription : 27/04/2015
Age : 36
Localisation : à fort fort lointain

MessageSujet: Re: LED ET BIP SONORE    Lun 26 Oct - 8:30:37

tu parles de 4 volts par LED ou par tronçon de 3 LED?? car si c'est juste 2 loupiotes LED par coté ça fait 8 LED pour faire le tour du quadri. Hors moi là j'ai déjà 3 tronçons, donc 9 LED juste sur son derrière scratch
Par contre l'élément de lipo dont tu parles de 3.7 volts c'est bien le S comme 3s??
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Crunch



Messages : 1685
Points : 1874
Date d'inscription : 04/08/2014
Age : 49
Localisation :

MessageSujet: Re: LED ET BIP SONORE    Lun 26 Oct - 8:38:48

Oui 1S = 1 élément
Les leds sont connectées  par 3 leds en série pour être alimentée en 12 V donc si tu veux alimenté une seule led il te faut 12V /3 leds donc 4 V.  Or 1 élément de Lipo (1 S) sort 3.7 V.
TOUJOURS BIEN RESPECTER LES POLARITES (+ et -)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Crunch



Messages : 1685
Points : 1874
Date d'inscription : 04/08/2014
Age : 49
Localisation :

MessageSujet: Re: LED ET BIP SONORE    Lun 26 Oct - 8:46:34

jérémie a écrit:
tu parles de 4 volts par LED ou par tronçon de 3 LED?? car si c'est juste 2 loupiotes LED par coté ça fait 8 LED pour faire le tour du quadri. Hors moi là j'ai déjà 3 tronçons, donc 9 LED juste sur son derrière scratch
Par contre l'élément de lipo dont tu parles de 3.7 volts c'est bien le S comme 3s??

Sur le montage que je te propose c'est
- 2 leds devant (branché sur 1 élément)
- 2 leds derrière (branché sur le 2 ème élément)
- 1 led de chaque côté donc 2 leds (branché sur le 3 ème éléments

Avec ce branchement tu sollicite chaque élément de la même façon (2 leds par élément) et ce sans trop bouffer de courant.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fragglerock



Messages : 348
Points : 462
Date d'inscription : 27/04/2015
Age : 36
Localisation : à fort fort lointain

MessageSujet: Re: LED ET BIP SONORE    Lun 26 Oct - 9:08:12

ok merci pour les info pirat
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Crunch



Messages : 1685
Points : 1874
Date d'inscription : 04/08/2014
Age : 49
Localisation :

MessageSujet: Re: LED ET BIP SONORE    Lun 26 Oct - 9:13:09

Un petit dessin vaut mieux qu'un long discours:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fragglerock



Messages : 348
Points : 462
Date d'inscription : 27/04/2015
Age : 36
Localisation : à fort fort lointain

MessageSujet: Re: LED ET BIP SONORE    Lun 26 Oct - 9:15:30

c'est vrai que vu comme ça ....... tongue
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
patoche77



Messages : 2843
Points : 2927
Date d'inscription : 04/03/2015
Age : 58

MessageSujet: Re: LED ET BIP SONORE    Lun 26 Oct - 9:37:32

Salut Jérémie et bon anniversaire de la part de équipe d'Aérorc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Stephanos



Messages : 1246
Points : 1332
Date d'inscription : 03/03/2015
Age : 51
Localisation : Bruxelles

MessageSujet: Re: LED ET BIP SONORE    Lun 26 Oct - 11:32:04

Salut Crunch,
Il y a des erreurs qui ne sont pas justes dans tes explications,
et je pense qu'il est nécessaire de rectifier pour éclaircir un peu le bazard

Crunch a écrit:

Crunch a écrit:
Chaque led ont besoin de 4 V or un élément de lipo sort 3.7 V.
Tu pourrais donc mettre 2 leds en // d'une couleur pour représenter l'avant branché sur un élément de ta lipo, 2 leds en // d'une autre couleur pour représenté l'arrière branché sur le 2 ème élément de ta lipo et enfin 2 leds d'une 3ème couleur  en // branché sur le 3ème élément de ta lipo (mais une seule led par côté) pour représenter tes côtés
Crunch a écrit:
Oui 1S = 1 élément
Les leds sont connectées  par 3 leds en série pour être alimentée en 12 V donc si tu veux alimenté une seule led il te faut 12V /3 leds donc 4 V.  Or 1 élément de Lipo (1 S) sort 3.7 V.
TOUJOURS BIEN RESPECTER LES POLARITES (+ et -)
Crunch a écrit:
jérémie a écrit:
tu parles de 4 volts par LED ou par tronçon de 3 LED?? car si c'est juste 2 loupiotes LED par coté ça fait 8 LED pour faire le tour du quadri. Hors moi là j'ai déjà 3 tronçons, donc 9 LED juste sur son derrière scratch
Par contre l'élément de lipo dont tu parles de 3.7 volts c'est bien le S comme 3s??

Sur le montage que je te propose c'est
- 2 leds devant (branché sur 1 élément)
- 2 leds derrière (branché sur le 2 ème élément)
- 1 led de chaque côté donc 2 leds (branché sur le 3 ème éléments

Avec ce branchement tu sollicite chaque élément de la même façon (2 leds par élément) et ce sans trop bouffer de courant.
Crunch a écrit:
Un petit dessin vaut mieux qu'un long discours:
Bon, par où commencer ?..
Ton dessin :
Sur ton schéma, tu raccordes
les 2 leds Rouges  en 3.7v
les 2 leds blanches en 7.4v
la led bleue en 11.1v
et la led verte en -11.1v ( c'est pas précis Wink )
Bon, tout ça pour dire que c'est pas juste Wink

Après, pour des strip led :
La tension nominale d'une led dépend de sa nature, une led rouge n'a pas la même tension qu'une blanche etc...
toujours se référer au constructeur pour ça.
Mais à la limite, on s'en fou parce qu'on utilise dans ce cas présent des strip led avec comme référence, 12V du constructeur.
Une led est toujours couplée à une résistance selon la loi d'ohm
J'vous explique les bases sans rentrer dans les détails, sinon, ça va devenir barbant Wink
( Et en plus, j'en suis incapable  lol!  )
C'est pour ça qu'ici, on utilisera du 12V
des fois, elles peuvent fonctionner faiblement avec moins de tension genre, 7.4v
C'est parce qu'elles auront atteintes leurs seuils de tension. ( voir référence constructeur )
Les strip led sont faites pour être coupée 3 par 3, jamais par un , ni par 2...
Toutes les leds sont montées en parallèle , même les chinois respecte ça ( enfin, je crois Wink )

Voila, je crois que j'ai fait le tour.
bav
Stephanos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Crunch



Messages : 1685
Points : 1874
Date d'inscription : 04/08/2014
Age : 49
Localisation :

MessageSujet: Re: LED ET BIP SONORE    Lun 26 Oct - 12:04:07

Méa Culpa Embarassed
Après vérification tu as tout à fais raison en ce qui concerne le brochage de la batterie.
Voilà donc le schéma corrigé:


Pour ce qui est des leds là j'ai un "échantillon" (celui de mon multi ) où les leds sont effectivement indissociable, par contre j'ai un autre ruban ou l'on sait dissocié chaque led donc voir ce que Jéremie a comme matos.
Pour ce qui est des tension de Led dans mes deux cas ce sont des 4 V mais peut-être que ce n'est pas généralité, là aussi à Jérémie de voir si ces leds sont branchées en série par trois.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Stephanos



Messages : 1246
Points : 1332
Date d'inscription : 03/03/2015
Age : 51
Localisation : Bruxelles

MessageSujet: Re: LED ET BIP SONORE    Lun 26 Oct - 12:19:10

Il existe des led en 4V, ce sont déjà des " HPLED " mais ce n'est pas une généralité.
Je ne sais pas ce qui est généralement utilisé dans des strip led mais quand elle sont
des 4V, le 12/3 ne sera que pure coïncidence Wink
Ton dessin est déjà mieux ainsi Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ribouldingue64



Messages : 906
Points : 1008
Date d'inscription : 12/09/2014
Age : 67
Localisation : France (58) Pousseaux

MessageSujet: Re: LED ET BIP SONORE    Lun 26 Oct - 13:47:31

Ce genre de bande n'est pas prévu pour dissocier les leds. Ce sont des leds CMS qui doivent obligatoirement avoir une résistance talon pour limiter la conso. Ces leds fonctionnent sous 2V environ suivant la couleur ( +1 Stephanos). Chaque led et sa résistance est branchée en // sur la tension d'alimentation prévue par le fabricant, en l'occurrence ici, 12V.
Il n'y a aucun intérêt à brancher les leds sur des cellules différentes.
Les leds consomment différemment selon leur couleur ce qui conduit à consommer différemment sur chaque cellule et augmente la différence d'équilibrage entre cellule.Cela fait vieillir les lipos prématurément.
Le montage de Jérémie au début est bon mais je dirais qu'une bande de 3 leds par côté est suffisant pour bien voir le quadri.
C'est ce que j'ai sur les miens et j'ai déjà volé de nuit à plus de 150m de moi.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.youtube.com/channel/UCYrmXHo3CrPvTieO5MSFxRw

LED ET BIP SONORE
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Niveau sonore des chaines
» [RESOLU] [AIDE] [HD] Niveau sonore du haut parleur du téléphone défectueux ?
» [AIDE] Probleme niveau sonore WM6.5
» [AIDE] rappel sonore d'une tâche planifiée dans OUTLOOK
» [AIDE] qualité sonore enregistrement 720p

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La passion de l'aéromodélisme  :: Forum :: Espace multicopters :: Général-
Sauter vers:
