 KIEBITZ A L' ECHELLE 1/5

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
Jojo



Messages : 1442
Points : 1478
Date d'inscription : 03/08/2014
Age : 55
Localisation : Liège

MessageSujet: KIEBITZ A L' ECHELLE 1/5   Lun 4 Aoû - 19:17:27

Si la poussière de balsa ne vous dérange pas, je vais partager avec vous la conception et la construction de mon Kiebitz.
Le point de départ est une bonne documentation avec un plan 3 vues de grande taille, des plans détaillés de construction des différentes parties , un paquet de photos, le tout accompagné d'un fagot de balsa et de contreplaqué.

Le modèle original:

C'est un ULM biplan conçu au début des années 80', de 7,60 m d'envergure, son poids à vide est de 240 kg et 450 kg maximum au décollage. Il est motorisé par un moteur NISSAN P12, ou un ROTAX. Sa vitesse de croisière est de 115 à 125 km/h.



Caractéristiques du modèle réduit:

Il sera traité en semi-maquette. Les formes et proportions seront respectées. La structure sera approximative, mais le nombre de nervures sera identique au vrai.
Le profil d'aile, bien qu'assez épais, sera conservé. La trainée sera sans doute importante, mais la portance devrait être bonne et le vol pas trop rapide si le poids final reste faible.
Rien n'est plus désagréable que de voir un biplan voler à la vitesse d'un F-16.

Échelle retenue: 1/5ème
Envergure: 1,52 m
Type de construction: structure traditionnelle en bois
Poids estimé: entre 2,0 et 3, 5 kg
Poids espéré: moins de 3,0 kg
Motorisation envisagée: +/- 10 cc 4T, en fonction du poids obtenu

L'aile supérieure:

Le plan est tracé sur ordinateur, avec un logiciel dédié à la gravure. Vu que j'ai un laser à ma disposition, je vais m'en servir pour découper les pièces. Gain de temps et précision imbattable.
Le logiciel a une précision de 0,001 mm, le trait de découpe laser est de +/- 0,1 mm.

Excusez-moi, mais je n'arrive pas à retrouver les copies d'écran du plan de l'aile et de la disposition des pièces pour la découpe Embarassed.
Je vous les montrerais lorsque je commencerais l'aile inférieure.

Construction de la partie centrale


L'aile est montée sur un chantier. Elle a la particularité d'avoir un bord d'attaque plat, et un dièdre de 1,30° au bord de fuite.
Ceci pour retarder le moment du décrochage, ou du moins le rendre moins vicieux.

L'aile presque terminée


A ce stade, et sans les pinces à linge, elle pèse 132 gr.

Dans quelques jours, je commencerais l'aile inférieure. Ce sera un peu plus complexe car il y a les ailerons en plus.
C'est promis, je mettrais une copie d'écran de la conception avec le logiciel Wink.

A bientôt pour la suite
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.jvmultiservices.be
blue_jeff
Administrateur


Messages : 1885
Points : 1984
Date d'inscription : 03/08/2014
Age : 41
Localisation : Lambusart

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Lun 4 Aoû - 20:17:41

Ah oui, ça va être magnifique.

Bonne continuation, hâte de voir le résultat final.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur


Messages : 14859
Points : 15679
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Lun 4 Aoû - 22:37:17

Hummm quel pur bonheur de revoir ces magnifiques images  Very Happy

Nous attendrons les autres avec impatience car elles nous emporte vraiment dans un autre monde...

Car nous, nous sommes toujours à l'age de la grosse scie  Neutral

Et bon courage pour l'aile inférieur  Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
Crunch



Messages : 1685
Points : 1874
Date d'inscription : 04/08/2014
Age : 49
Localisation :

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mar 5 Aoû - 0:35:15

Salut Jojo,
Enfin mon futur Kiebitz cheers
Ceci dit, je me réjouit de voir le fuselage à ce stade ! Ben oui, vivement la semaine prochaine  bounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arnaud



Messages : 1139
Points : 1207
Date d'inscription : 05/08/2014
Age : 31
Localisation : moustier sur sambre

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mar 5 Aoû - 7:49:39

Super jojo merci pour ces photos j ai hate de voir la structure complètement finie se sera malheureux de l entoiler vu la qualité de la fabrication;-)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
blue_jeff
Administrateur


Messages : 1885
Points : 1984
Date d'inscription : 03/08/2014
Age : 41
Localisation : Lambusart

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mar 5 Aoû - 10:04:09

Il peut l'entoiler en transparent comme ça on pourra toujours voir le travail réalisé.  Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jojo



Messages : 1442
Points : 1478
Date d'inscription : 03/08/2014
Age : 55
Localisation : Liège

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mar 5 Aoû - 13:14:58

J'ai oublié de citer une source de documentation très importante. Le site de Pascal Coupienne que vous pouvez visiter en cliquant sur [Vous devez être inscrit et connecté pour voir ce lien]
Pascal est un aéromodéliste qui construit actuellement un Kiebitz, un vrai, pour se mettre dedans.
N'hésitez pas à aller voir, son blog est magnifiquement réalisé, beaucoup de photos, et il explique très bien sa construction.
Mais attention je vous préviens, vous allez baver sur vos claviers  Very Happy
Voilà, oubli réparé.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.jvmultiservices.be
Raph
Fondateur


Messages : 14859
Points : 15679
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mar 5 Aoû - 13:26:52

Un grand merci Jojo car je n'avais plus ce lien  Rolling Eyes et je vous invite tous à aller jeter un petit coup d’œil sur ce fabuleux site pour voir la merveille que Pascal est entrain de réaliser....

Un vrai rêve nous pouvons le dire...!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
blue_jeff
Administrateur


Messages : 1885
Points : 1984
Date d'inscription : 03/08/2014
Age : 41
Localisation : Lambusart

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mar 5 Aoû - 13:40:17

J'avais parcouru le site et on voit que le gars est un passionné.

Comme toi Jojo.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jojo



Messages : 1442
Points : 1478
Date d'inscription : 03/08/2014
Age : 55
Localisation : Liège

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mar 5 Aoû - 14:03:05

Merci à tous pour vos encouragements. Ils me font un grand plaisir.
Je suis un amoureux des belles structures et le bois est pour moi le plus noble des matériaux pour ce genre de construction. Alors, je me fais plaisir. Et si mon plaisir vous apporte un peu de rêve, je suis très heureux de le partager avec vous.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.jvmultiservices.be
Raph
Fondateur


Messages : 14859
Points : 15679
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mar 5 Aoû - 14:18:36

C'est certain que tu nous fais rêver  I love you  nous sommes tous sous le charme Jojo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
Jojo



Messages : 1442
Points : 1478
Date d'inscription : 03/08/2014
Age : 55
Localisation : Liège

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mar 5 Aoû - 18:03:05

Hourra, je viens de retrouver mes copies d'écran cheers .

Le plan général de l'aile supérieure


Une des planches pour la découpe des nervures
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.jvmultiservices.be
Raph
Fondateur


Messages : 14859
Points : 15679
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mer 6 Aoû - 17:19:20

Super  Very Happy  mais comment t'y retrouves tu  confused  il y a plus de boutons que dans un F16  Shocked
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
Jojo



Messages : 1442
Points : 1478
Date d'inscription : 03/08/2014
Age : 55
Localisation : Liège

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mer 6 Aoû - 17:29:50

Bonjour Raph,
Au début, je me suis arraché les cheveux. Après deux ans de pratique, ça commence à venir, mais je suis loin de maîtriser toutes les fonctions.

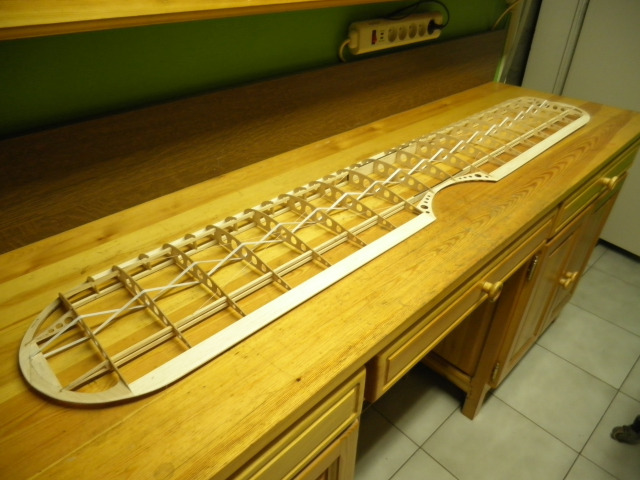

Voici la suite de l'aile supérieure, dont la structure est terminée.
Après passage de deux couches de dope et ponçage léger, j'ai posé un ruban de renfort, comme sur le vrai Kiebitz. Pour un supplément de poids négligeable, l'aile est incroyablement rigidifiée. Le ruban empêche les nervures de se tordre.
Il restera à voir pour la fixation de l'aile sur la cabane, et la fixation des mâts d'entre-plans. J'étudierais la question le moment venu.

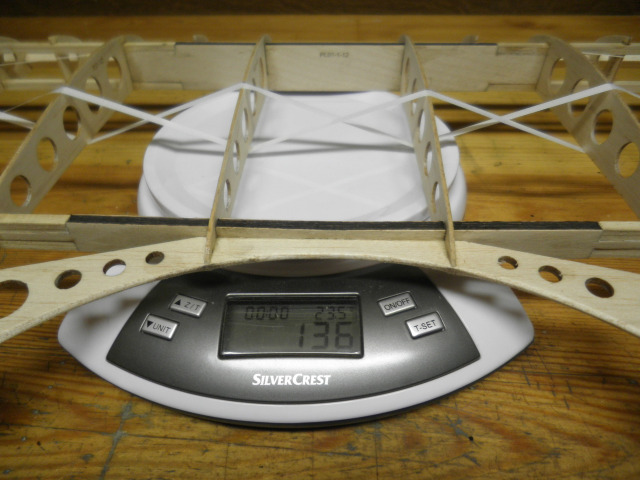

Et voici le verdict de la balance:

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.jvmultiservices.be
Raph
Fondateur


Messages : 14859
Points : 15679
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mer 6 Aoû - 17:53:07

Magnifique Jojo, tu es un chef! et le poids de cette énorme aile c'est hallucinant  Shocked

Bravo Jojo continue comme ca, et nous allons avoir l’honneur d'avoir une des plus belles créations sur notre forum!

Bravo Jojo  cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
blue_jeff
Administrateur


Messages : 1885
Points : 1984
Date d'inscription : 03/08/2014
Age : 41
Localisation : Lambusart

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mer 6 Aoû - 18:14:01

Hallucinant   Shocked , j'aimerais bien avoir une machine comme la tienne pour créer mes propres avions et des maquettes de bateaux pour mon père.

Continue comme ça, c'est super.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jojo



Messages : 1442
Points : 1478
Date d'inscription : 03/08/2014
Age : 55
Localisation : Liège

MessageSujet: Re: KIEBITZ A L' ECHELLE 1/5   Mer 6 Aoû - 18:27:36

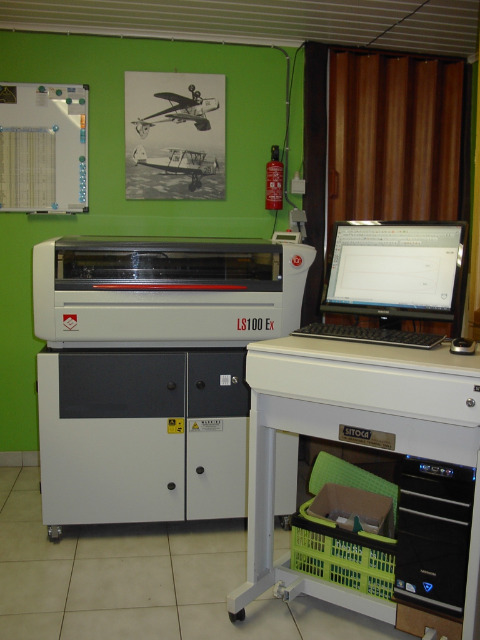

Je vous présente ma précieuse collaboratrice, sans laquelle il me serait impossible de réaliser toutes ces choses avec autant de précision et de rapidité.
