Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Mer 20 Mai - 6:48:34

Salut,

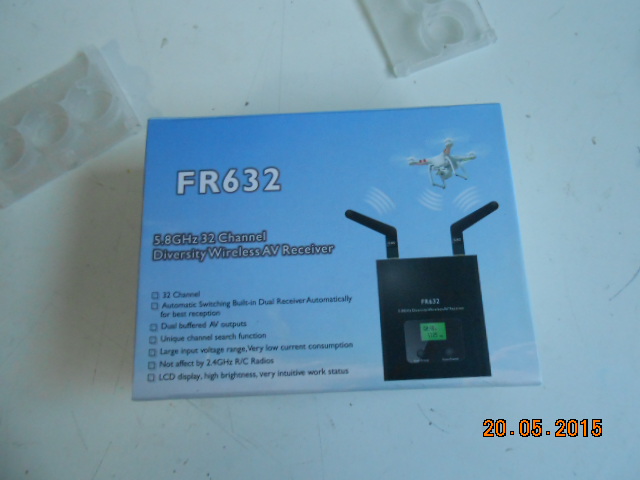

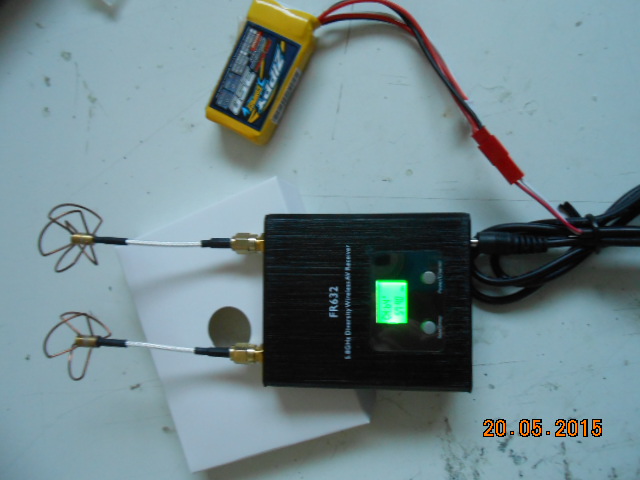

FR 632 arrivé... Very Happy

La sortie "Diversity", permet de sortie la réception des deux antennes et choisir le meilleur signal ?

MS



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Lun 25 Mai - 17:46:53

Voilà la suite du matos est commandé...

Comme j'ai eu un bon échange de mail avec Angusfly, et pour éviter les plusieurs FDP, j'ai pris ce qui me manquait chez lui

Donc ceci :

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Si vous avez des conseils de montage, je suis preneur Wink

Merci

MS
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur


Messages : 14863
Points : 15683
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: MATOS F.P.V   Lun 25 Mai - 17:58:11

Tu as très bien fait de commander chez Angusfly au moins tu as contacte directe avec le vendeur et puis il a de très bon conseil Wink

Maintenant pour le montage tout le monde le fait vraiment à sa sauce... tout dépend d'où on prend les alimentations, mais il n'y a pas vraiment d'astuce à ce niveau...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Lun 25 Mai - 18:10:45

Ok merci.

Je vous ferez part de mon montage dès matos réceptionné...

A plus dans l'bus en F.P.V bien sûr cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 13:38:36

Salut,

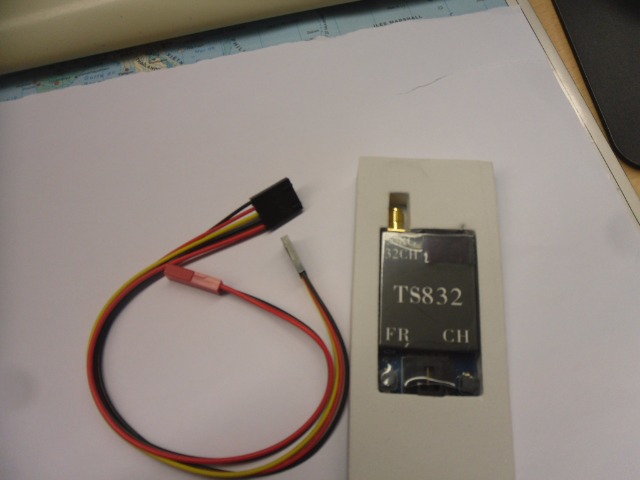

Matos commandé lundi soir chez Angusfly, arrivé ce midi, chapeau pour la rapidité cheers

Bon,

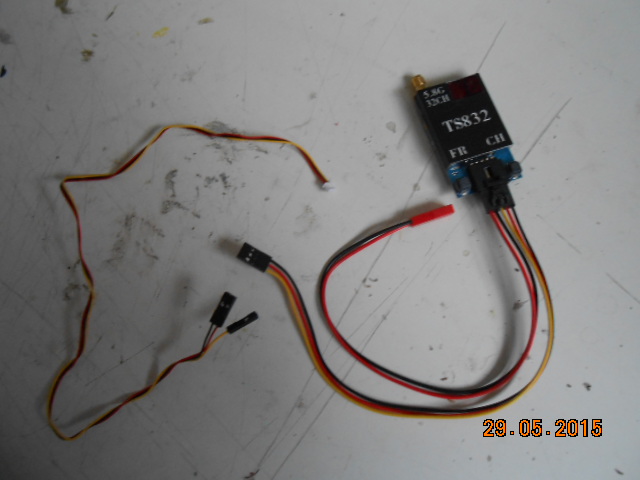

Avant que je ne branche et faire tout sauter, il y a plein de câbles, ils vont ou ? scratch

Il existerait pas un lien pour expliquer le branchement et l'utilisation de l'OSD

Des deux antennes une est plus sombre, laquelle est prévue pour émetteur ?

Merci



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur


Messages : 14863
Points : 15683
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 14:16:54

Là je pense qu'il faudrait demander à Angusfly pour ne pas faire de bêtise...

Maintenant pour la caméra il suffit de brancher les trois fils de sortie Noir, jaune et rouge avec ceux de l'émetteur, mais pour OSD je ne sais pas ? je ne le vois pas sur les photos ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 15:06:12

Ok merci

Et pour les antennes ?

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
loke-3p



Messages : 1053
Points : 1179
Date d'inscription : 12/08/2014
Age : 38
Localisation : Gembloux

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 15:06:36

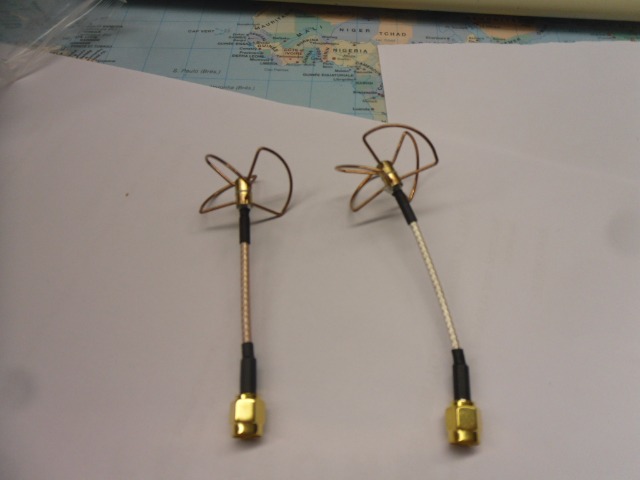

antenne à 4 lobes = récepteur
antenne à 3 lobes = émetteur

fil rouge sur le bouton rouge, fil noir sur le bouton noir, fil jaune sur le jaune.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.low-riding.com
Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 15:09:53

Impeccable le truc des lobes... cheers

Pour OSD j'ai visionné ça:

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 15:12:07

[quote="Mille sabords"]Impeccable le truc des lobes... cheers

Pour OSD j'ai visionné ça:

[Vous devez être inscrit et connecté pour voir ce lien]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
loke-3p



Messages : 1053
Points : 1179
Date d'inscription : 12/08/2014
Age : 38
Localisation : Gembloux

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 15:15:33

ha ok tu parles de l'osd propre à la caméra.. nous on pensait que tu avais pris un OSD pour afficher la télémétrie Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.low-riding.com
Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 15:17:39

C'est quoi le boitier livré avec la cam????
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
loke-3p



Messages : 1053
Points : 1179
Date d'inscription : 12/08/2014
Age : 38
Localisation : Gembloux

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 15:19:15

le joystick pour rentrer dans le menu 'on screen display' de la caméra.. plus précisément pour configurer les paramètres de ta caméra
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.low-riding.com
Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 19:02:46

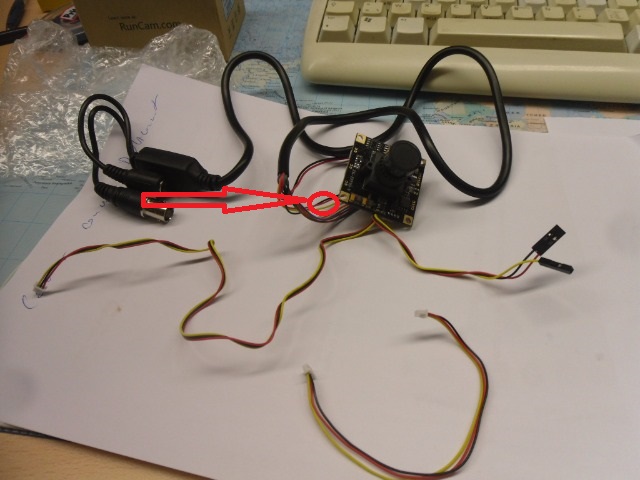

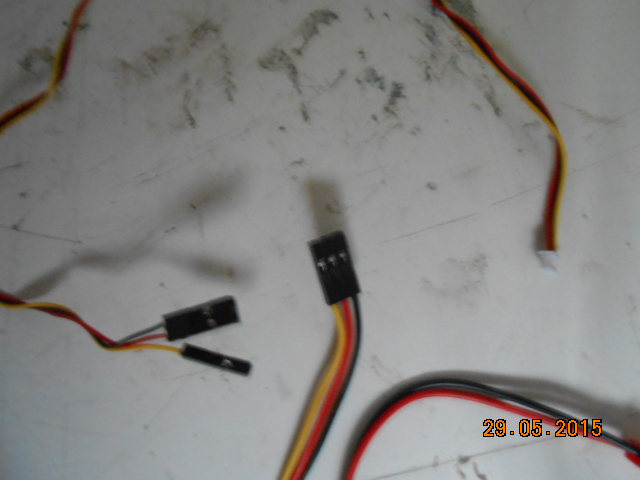

Pour raccorder l'émetteur à la cam, je me retrouve avec une connexion " mal/mal " je dois adapter la connexion ?

Et ainsi alimenté la cam avec la petite connexion blanche

L'aq 3 S va ainsi alimenter le récepteur et la cam ?


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur


Messages : 14863
Points : 15683
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 19:29:04

Perso je ne sais pas a quoi serve ces fils car je n'ai pas cette caméra, mais logiquement ce sont c'est trois fils ci que tu doit connecter à ton émetteur, mais attend un confirmation, car il y a peut être une autre solution avec cette caméra, mais en générale ca se branche comme ca...



Ou sur les trois autres que tu as montré, mais là je ne saurait pas te le confirmer...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
loke-3p



Messages : 1053
Points : 1179
Date d'inscription : 12/08/2014
Age : 38
Localisation : Gembloux

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 19:39:14

connecteur blanc sur la caméra, fil jaune avec le fil jaune de l'émetteur, fil noir avec le fil noir de l'émetteur (donc oui tu dois adapter le connecteur servo ou les virer et souder).

Fil rouge avec fil rouge A CONDITION que l'alimentation soit bonne.. si la caméra est en 5V et que l'émetteur sort 12V ça va griller donc il faut mesurer AVANT de brancher ce fil.. si la caméra est 12V et émetteur sort 5V la caméra ne fonctionnera pas non plus..
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.low-riding.com
Raph
Fondateur


Messages : 14863
Points : 15683
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 19:43:55

Apparemment si c'est bien la caméra RunCam SKY2 800TVL FPV Camera 1/3'' SONY 960H Effio-V WDR elle est prévue de 7 à 17 V donc pas de soucis Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Ven 29 Mai - 22:35:15

Merci les gars... Cool

Entre temps j'avais posé la question également chez AngusFly, réponse dans les 2H00, excellent pour l'échange de renseignements Smile

Voici sa réponse.... Elle confirme vos dires, merci à tous :p

Bonsoir,


c’est très simple, vous branchez la grosse prise noire dans l’émetteur , il y a un détrompeur pour le sens , donc pas de souci.

La jst rouge doit recevoir votre alimentation.


Pour l’autre prise, le jaune est le signal vidéo, le noir le – et le rouge le + à “relier” avec les mêmes couleurs venant de la cam, généralement on coupe à la bonne longueur et on soude.

N’oubliez pas de monter l’antenne de l’émetteur avant de l’alimenter, si non, destruction immédiate.

cordialement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Sam 30 Mai - 5:39:37

Une dernière question avant la mise en oeuvre...

Faut il allumer le récepteur avant l'émetteur, ou le contraire, ou pas d'importance ?

Je peux alimenter l'ensemble F.P.V via l'AQ principal, je suis en 3S 1800 MAh ?

MS
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rofra
Modérateur


Messages : 908
Points : 1222
Date d'inscription : 03/08/2014
Age : 72
Localisation : HERMETON S/M

MessageSujet: Re: MATOS F.P.V   Sam 30 Mai - 7:02:02

Mille sabords a écrit:
Une dernière question avant la mise en oeuvre...

Faut il allumer le récepteur avant l'émetteur, ou le contraire, ou pas d'importance ?

Je peux alimenter l'ensemble F.P.V via l'AQ principal, je suis en 3S 1800 MAh ?

MS

Aucune importance dans ce cas de FPV
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://airef.forumgratuit.be/
Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Sam 30 Mai - 7:30:44

Merci pour l'info ... Wink

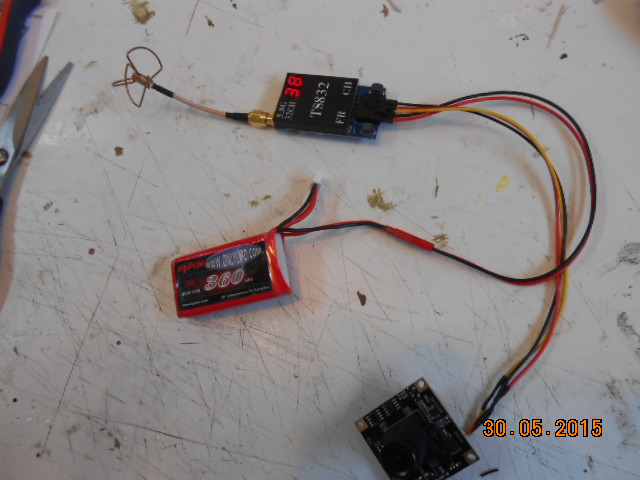

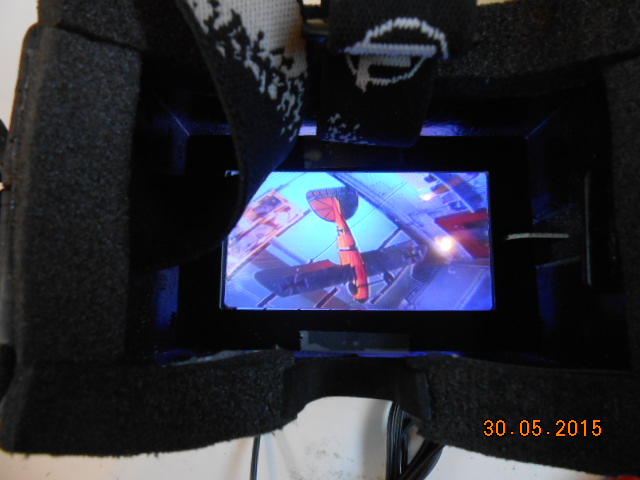

Montage à blanc, nickel, magnifique image dans le masque cheers

Je m’aperçois que l'émetteur chauffe pas mal, un petit conseil pour le ventiler !


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
loke-3p



Messages : 1053
Points : 1179
Date d'inscription : 12/08/2014
Age : 38
Localisation : Gembloux

MessageSujet: Re: MATOS F.P.V   Sam 30 Mai - 9:07:22

Pour le ventiler il n'y a qu'un seul moyen.... voler vite ! lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.low-riding.com
Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Sam 30 Mai - 9:53:15

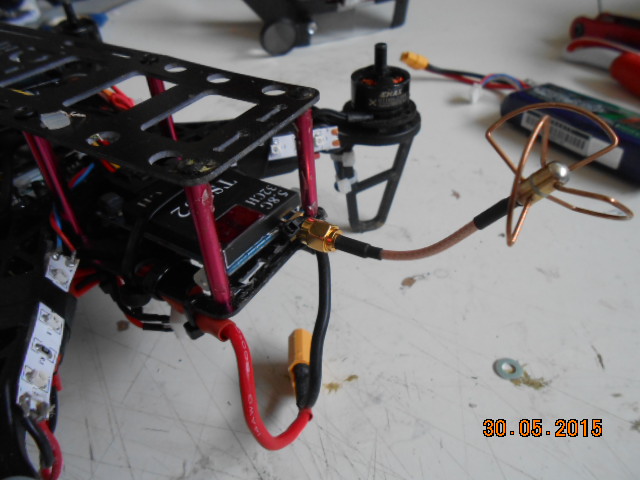

Bon, voilà, matos embarqué...

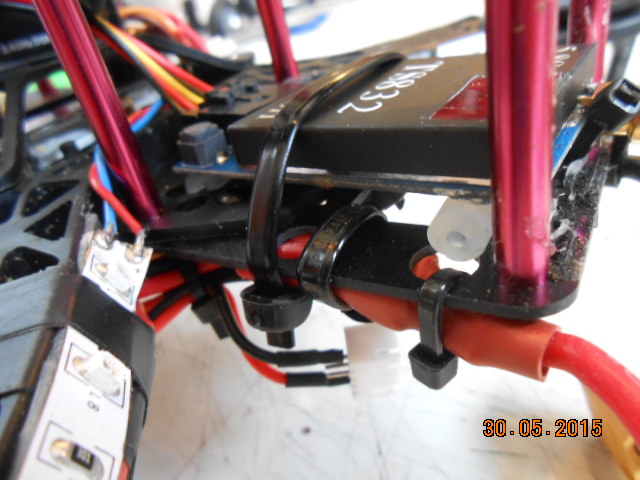

J'ai placé l' émetteur à l'intérieur du châssis pour le protéger, et le l'ai posé sur des demi morceau de tuyau essence, ça amorti et ça crée un espace entre l'électronique et la platine et ça ventile, ce qui m'inquiète c'est la fixation antenne lors d'un choc...  scratch

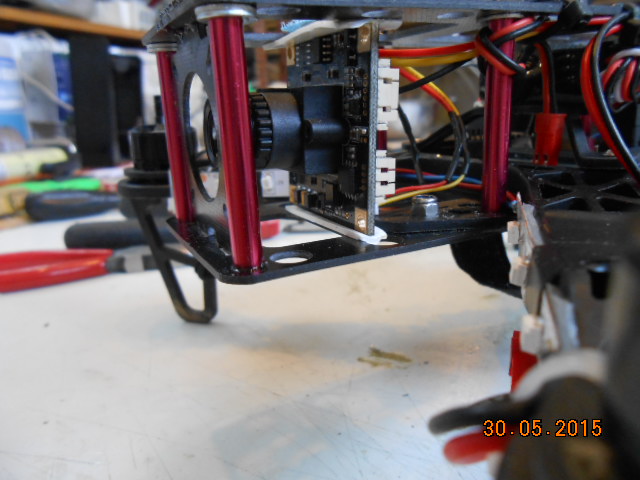

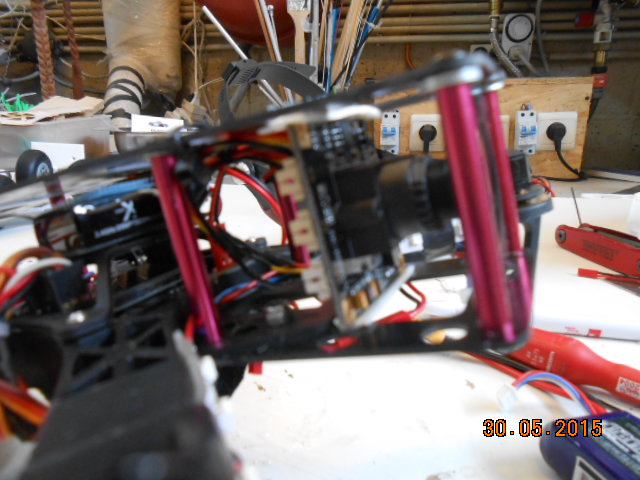

Pour la cam, coincée entre deux morceaux de double face et reculée à l'intérieur du chassis, ainsi mieux protégée également

Si vous avez des conseils pour améliorer la bête, lâchez vous... Cool

On essayer ça  cheers à tantôt ...






MS
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur


Messages : 14863
Points : 15683
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: MATOS F.P.V   Sam 30 Mai - 11:02:41

Pour moi tout à l'air en ordre, le TX chauffe c'est normal, l'antenne pas de soucis ca résiste pas mal aux chocs et plus l'alim oui tu peux te brancher directement sur ta lipo principal, perso je branche mon système FPV sur la fiche d'équilibrage de ma lipo Wink

Bon vols cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
Mille sabords



Messages : 162
Points : 206
Date d'inscription : 25/03/2015
Age : 48
Localisation : Couvin

MessageSujet: Re: MATOS F.P.V   Dim 31 Mai - 6:12:43

Hop,

Essais concluant, mais va falloir s'appliquer.... Une longueur de piste faite ouf !

Puis, stop accident suite à une mauvaise manipulation des sticks .

On va d'abord commencer par recoller les morceaux ...En avant pour de nouvelles aventures bounce

Le plus difficile est de savoir à quelle hauteur on se trouve par rapport au plancher des vaches, avec l'OSD ça ne serait pas plus facile pour se repérer?

MS
Revenir en haut Aller en bas
Voir le profil de l'utilisateur

MATOS F.P.V
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» Où trouver son matos photo ?
» Transport matos ?
» Matos de groupes!
» Choix de matos avant festival
» [Echange] Echange plein de matos SM contre Chaos !

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La passion de l'aéromodélisme  :: Forum :: FPV-
Sauter vers:
