 ASSEMBLAGE DU VIPER JET SKYMASTER

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4  Suivant
AuteurMessage
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: ASSEMBLAGE DU VIPER JET SKYMASTER   Mer 25 Mar - 16:21:35

Après près de 30 ans d'activité modéliste, il me tentait de me lancer d'une une voie souveraine de notre hobby : faire du JET avec un vrai réacteur qui fait bcp de bruit et qui chauffe beaucoup.
La mise en oeuvre d'un tel moteur n'était pas neuve pour moi car je possédais une TJ-67 (Frank Turbine) sur laquelle je me suis fait la main.
Après plus d'un an de réflexion et d'étude sur le sujet,  je me suis arrêté sur le Viper Jet de Skymaster, pris contact avec le représentant Français de la marque, qui est du gentillesse extrême, pour connaître les derniers détails sur l'objet du désir. La commande fut passé en octobre 2014 et je reçu une boite de 23 kg le 3 janvier 2015 .. 3 longs mois d'attente mais l'assemblage pouvait commencer.

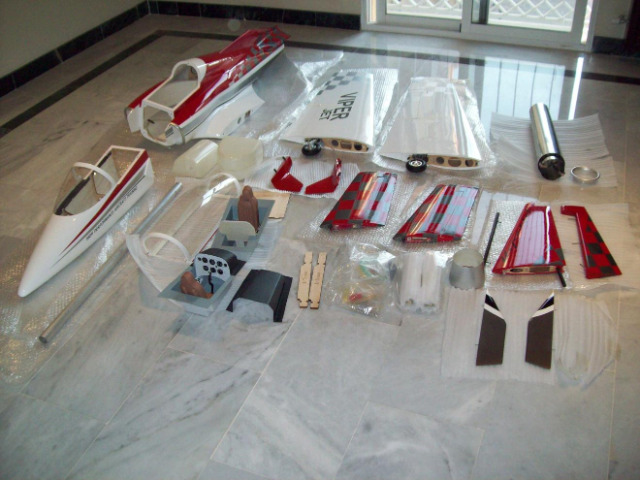

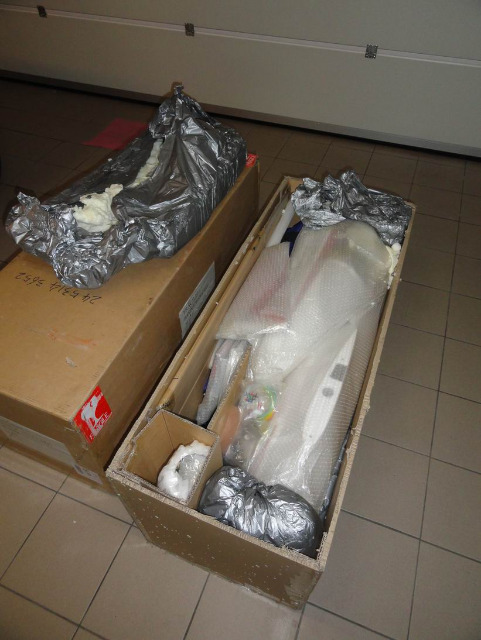

Skymaster ne construit les modèles qu'à la demande et une fois le payement effectué (qui l'eut cru !)

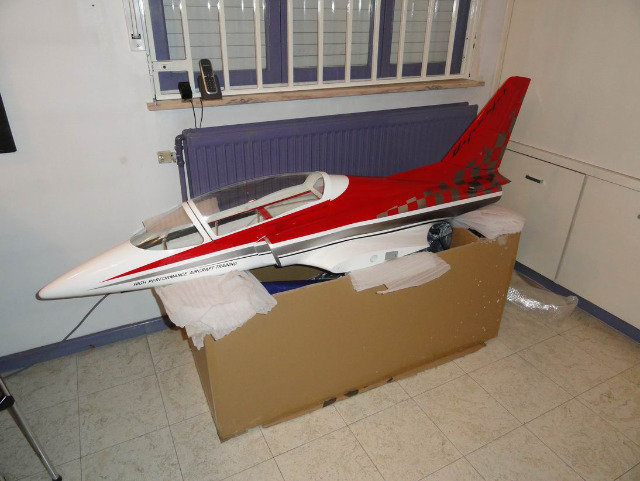

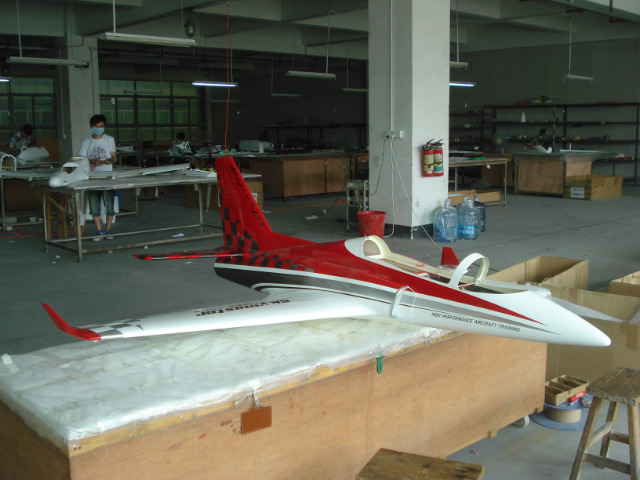

une fois le modèle construit et peint, ils en font une photo qu'il envoie au client.
Bcp de modifications et améliorations ont été apportées au kit d'origine  Laughing  Laughing








Bref, il faut assembler tout ça ... dans les règles de l'art.





Dernière édition par Only Jet le Ven 4 Mar - 14:39:08, édité 6 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Mer 25 Mar - 16:45:11

La 1ere modification que j'ai effectué est la modification du train avant.
A l'origine, le servo de direction se trouvait au milieu du fuselage et activait la roulette avant au travers de 2 câbles tendus lorsque le train était sorti, ce système ne me plaisait pas trop.
j'ai donc supprimé le support du servo (ce qui m'a permis de placer les 2 bouteilles d'air à la place) retourné de 180° le vérin du train avant et fabriqué une platine servo en carbone directement fixé le train principal ...
comme j'ai décidé d'y mettre un réacteur d'un poids certain, càd 300 gr plus lourd que celui préconisé par la fabricant (une K140 en lieu et place d'une K100)  il me faudra le plus de poids possible à l'avant ...

des photos sont plus parlantes ...
















Dernière édition par Only Jet le Sam 12 Déc - 13:03:26, édité 5 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arnaud



Messages : 1140
Points : 1210
Date d'inscription : 05/08/2014
Age : 31
Localisation : moustier sur sambre

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Mer 25 Mar - 21:37:59

Superbe machine
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur


Messages : 14863
Points : 15683
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Mer 25 Mar - 21:50:05

Beau travail et très bon système pour le train avant, bravo !

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
bouba



Messages : 856
Points : 964
Date d'inscription : 08/08/2014
Age : 39

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Mer 25 Mar - 22:13:07

vite vite la suite bounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Jeu 26 Mar - 10:45:49

Montage des ailes, rien de bien compliqué mais il faut s'appliquer et être précis.
La toute grosse difficulté d'assemblage, est qu'il faut travailler sur un modèle déjà complètement peint et qu'on a pas droit à l'erreur car toute retouche de peinture se verra inévitablement.

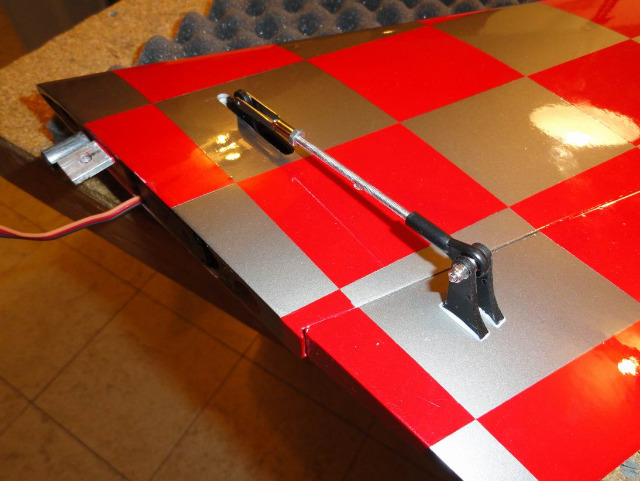

Installations des servos, découpe des fentes dans les ailerons et volets pour l’installation des guignols que j'ai mis en double, pas vraiment nécessaire mais esthétiquement parlant, je trouve ça plus joli.
L'ensemble des servos sont des Savox SA-1256 TG annoncé d'avoir un couple de 20kg/cm. Encore une fois, ça sera plus que suffisant.
Réalisation des rallonges de servos avec fiche MPX unique.
Fabrication du support en bois à monter dans l'aile du connecteur pneumatique rapide pour le train atterrissage.. et installation de leur réciproque à l'emplanture d'aile au fuselage. Ca n'a l'air de rien mais il fallait être très précis pour que les connecteurs soient bien en face l'un de l'autre, sinon impossible de mettre les ailes en place plus risque de fuite ...
comme aucun plan n'est livré avec le kit, il y a bien une notice mais inexploitable, tout est à inventer et il faut faire jouer sa créativité



























Dernière édition par Only Jet le Mar 11 Aoû - 10:13:50, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Mar 31 Mar - 13:01:06

j'ai fait quelques modification dans un soucis purement esthétique ...
ici j'ai changé l'attache entre la train d’atterrissage et la porte de la trappe de train ..
j'ai aussi changé la connections du tuyaux pneumatique des freins ... il était perpendiculaire au frein, à présent il est // ... plus joli à voir.

AVANT :


APRES :










Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Mar 31 Mar - 13:13:16

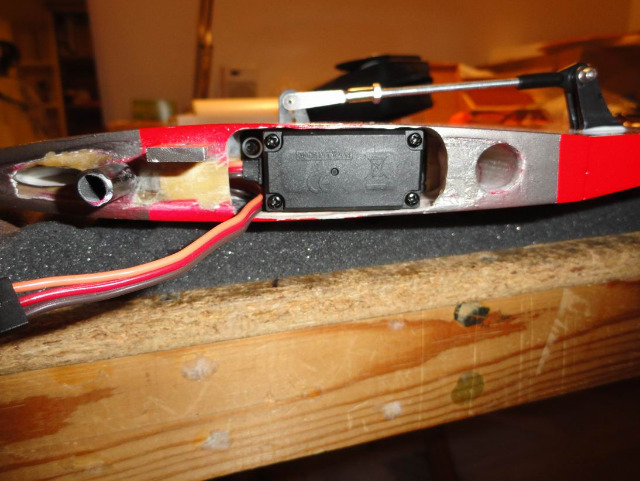

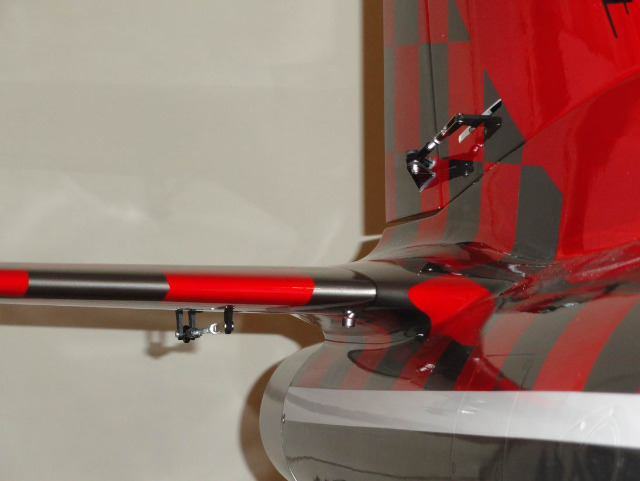

installations des servos de profondeur directement dans la gouverne ..
Encore une fois, rien de bien compliqué .. mais il faut s'appliquer.
ils sont rentrés au chausse-pieds ...

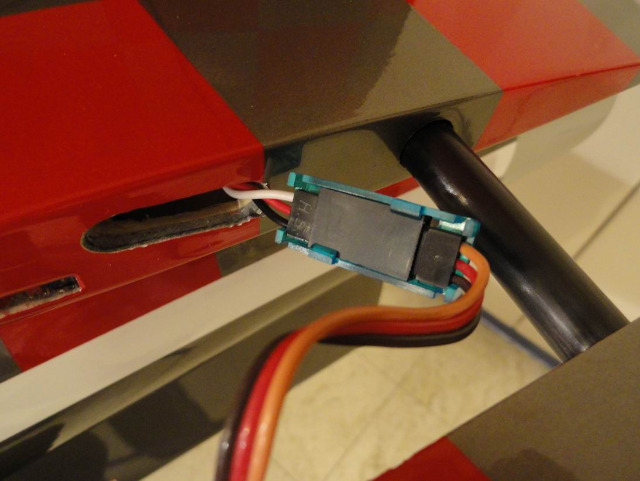

Clip de sécurité sur la prise de sevo.









La dérive étant plus épaisse, l'installation du servo en fut un peu plus aisés ...



Dernière édition par Only Jet le Mer 1 Avr - 20:12:35, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Mar 31 Mar - 13:49:35

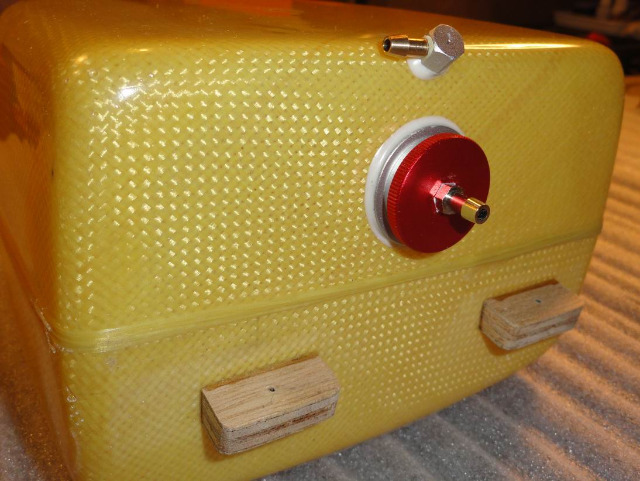

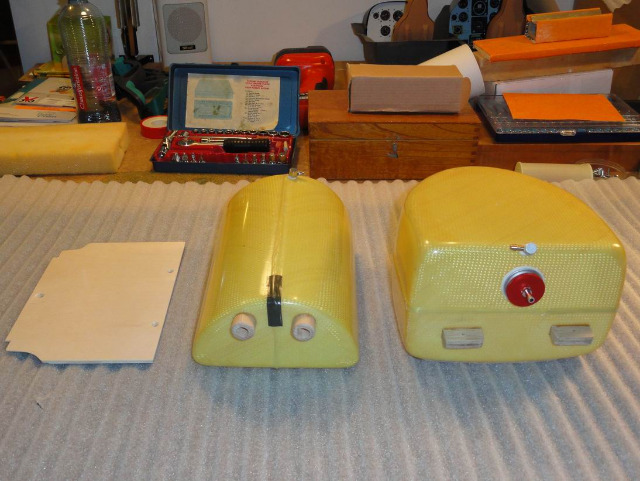

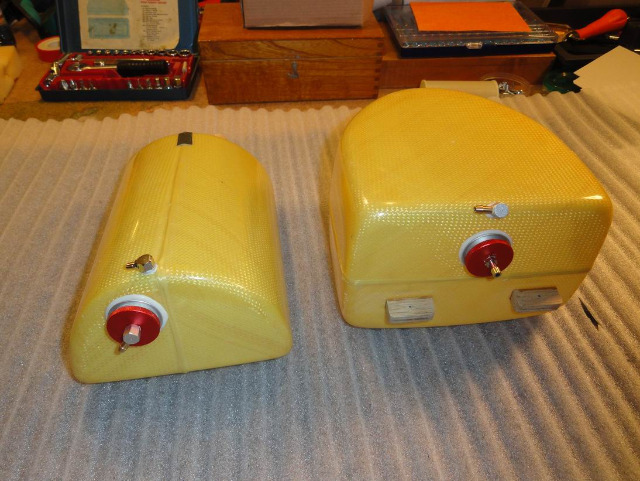

Préparation des réservoirs : 3,8 L au total soit 3 kg de carburant. Les réservoirs sont en Kevlar.
le réservoir anti-bulles est en fibre, exit l'anti-bulles BVM qui s'écrase et se déforme sous l'effet de l'aspiration de la pompe à carburant.
la K140 consomme 600 ml/minute plein gaz.

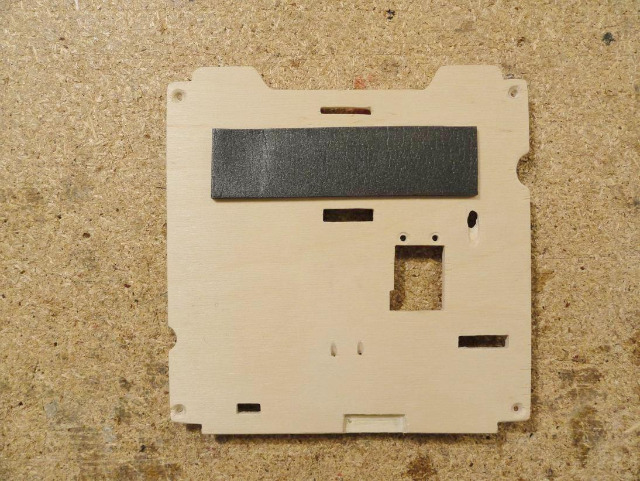

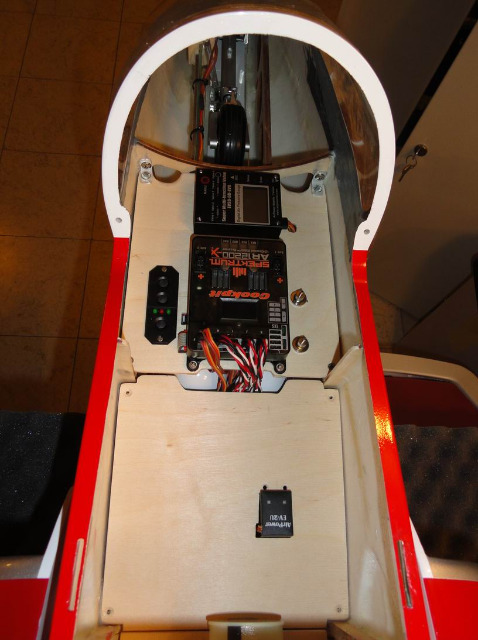

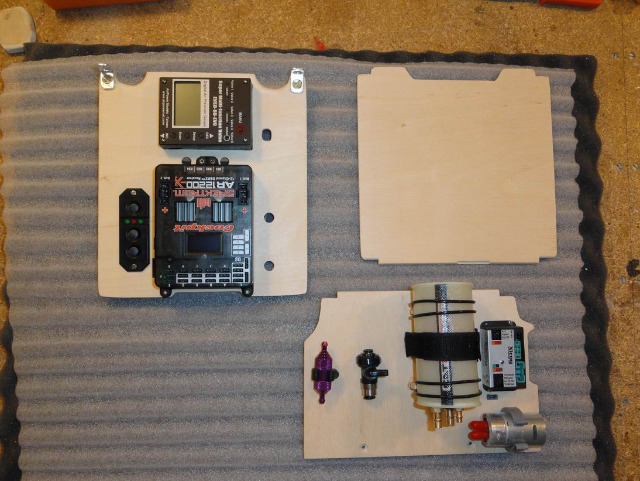

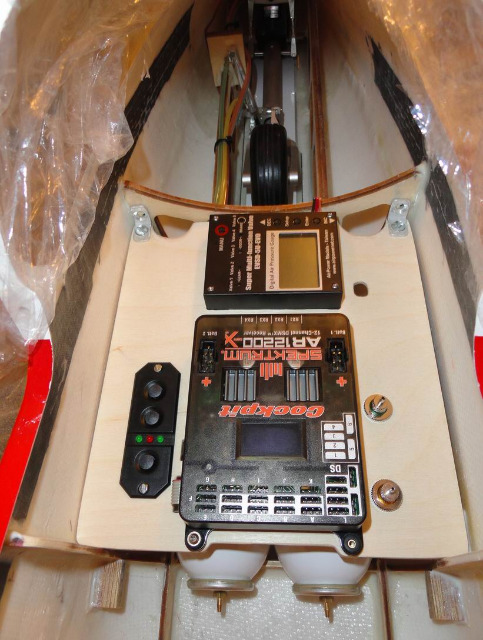

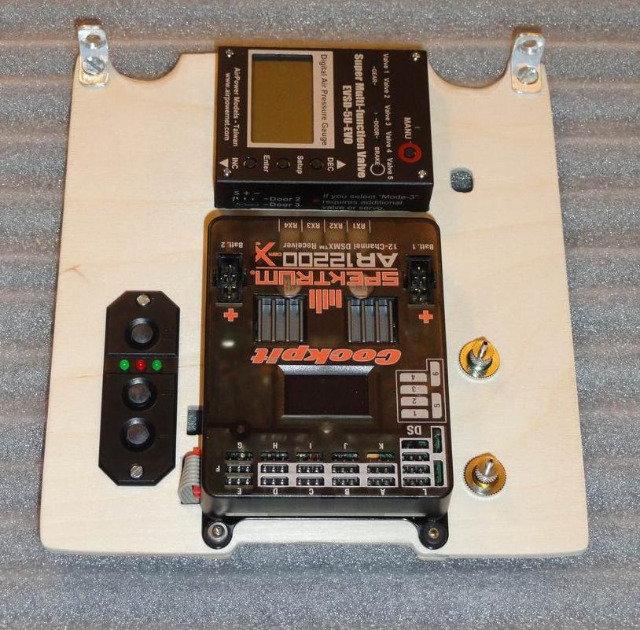

Réalisation du supports récepteur et de la centrale pneumatique (ce support sera encore modifier à plusieurs reprises par l'ajout de la télémétrie et GPS et finalement par un changement total de matériel --> JETI) ce support est placé sur les bouteilles d'air afin de mettre le plus de poids à l'avant.

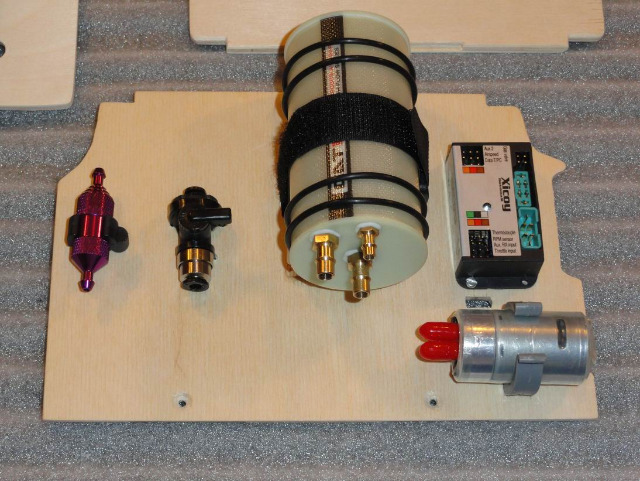

Support du système de carburant.

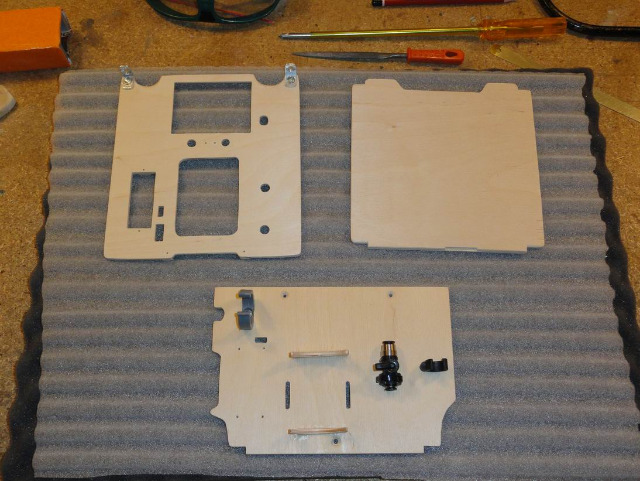

il faut savoir que ces supports ont été réalisé sur mesure et ne sont pas fourni dans le kit.

Double alimentation par 2 LIPOs 2S de 4500 mah chacune. Capacité total : 9000 mah ... mais il y a de gros consommateur embarqué : 8 servos, la centrale pneumatique (+une valve extra) et l'ECU du réacteur.
Ce récepteur permet également l'appairage des servos tout en effectuant des réglages très précis sur le neutre et les courses de chaque servo individuellement. Fonction hyper pratique.

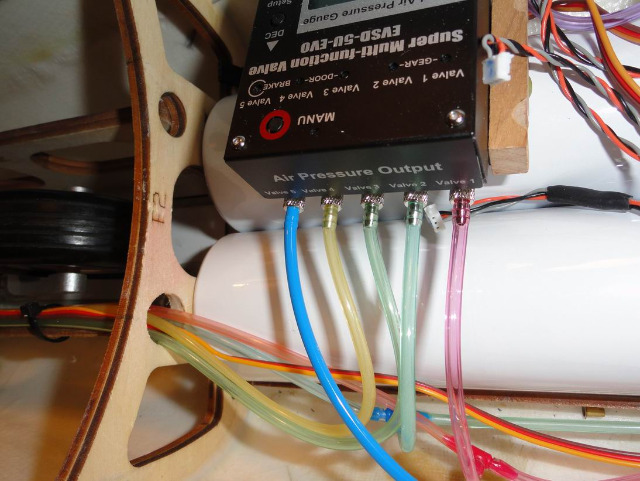

La centrale pneumatique EVS 5U EVO .. permet de séquencer trappe et train dans 4 modes différents mais surtout est équipé d'un faif-safe : si la pression pneumatique du train tombe en dessous d'un certain pré-set réglable (ici 2,6 bar) le train est d'office sorti et verrouillé.
Sage précaution!! (qui me servira lors des 1er vols)

















Update : suite à mon passage en Jeti, j'ai modifié la planchette centrale (voir post ultérieure)



Dernière édition par Only Jet le Mar 19 Juil - 23:07:50, édité 7 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur


Messages : 14863
Points : 15683
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Mar 31 Mar - 15:18:58

Que dire mis à part respect... //

Bravo pour le travail, ce modèle est fait pour toi et un grand merci de nous partager ce merveilleux montage, c'est une régal pour les yeux...

Merci !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Mer 1 Avr - 15:23:03

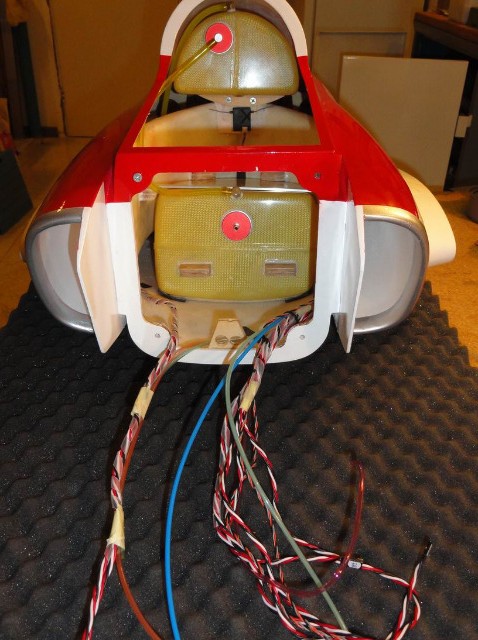

Après préparation .. installation de tout ce beau monde dans les entrailles de l'engin ..













Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur


Messages : 14863
Points : 15683
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Mer 1 Avr - 16:52:32

Très beau travail !

C'est un fameux budget, mais quand on regarde vraiment bien la qualité et la finition, finalement je pense que le prix est justifier !

En tout cas c'est magnifique il n'y a pas à dire Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Jeu 2 Avr - 10:39:42

Installation du réacteur dans le jet ...
j'ai refait les supports du réacteur dans du multi-plis plus costaud que ceux fournis avec le kit.
j'ai également modifié l'attache support de tuyère ... toujours dans un esprit de simplicité visuelle



















Et l'ensemble réacteur-tuyère est parfaitement centré  cheers



Dernière édition par Only Jet le Dim 13 Sep - 21:57:33, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Jeu 2 Avr - 10:58:01

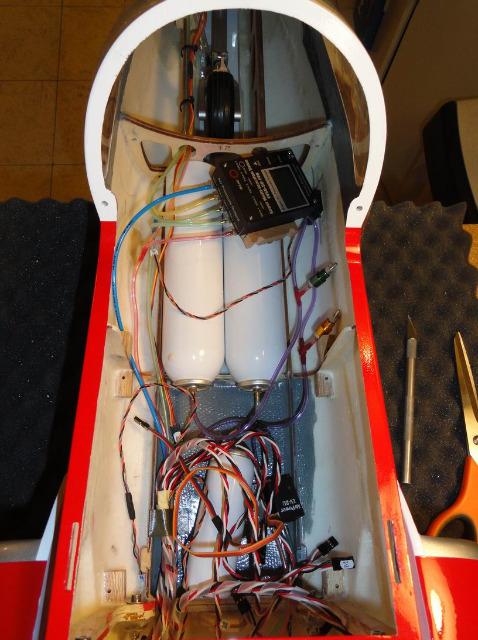

installation câblage électrique et pneumatique ...
installation d'un satellite récepteur dans la dérive dorsale ... supprimé depuis mon passage en JETI










P


Dernière édition par Only Jet le Ven 4 Mar - 14:55:35, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Jeu 2 Avr - 11:06:54

J'ai ajouté une protection thermique des câbles de servos à l'arrière du jet ... grande proximité de la tuyère oblige cheers
balsa 2mm recouvert d'une feuille d'aluminium autocollante pour un poids minimum ...









Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Jeu 2 Avr - 11:25:48

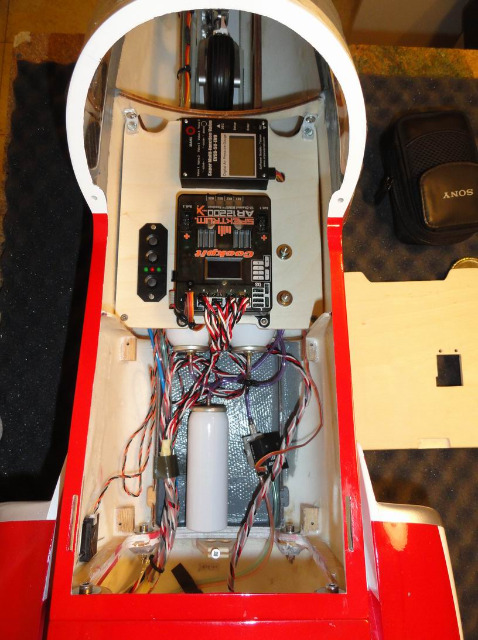

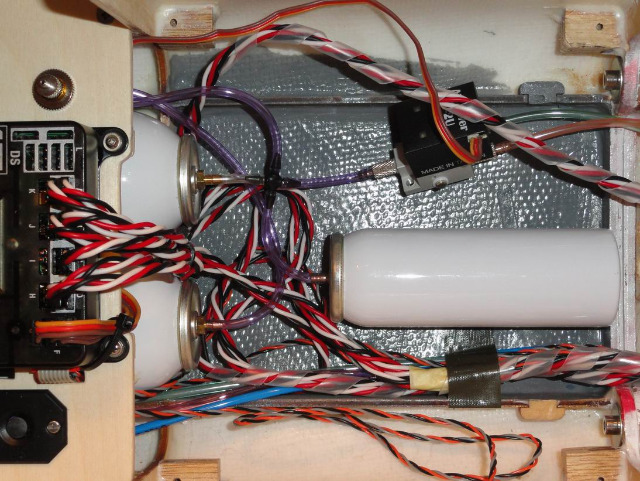

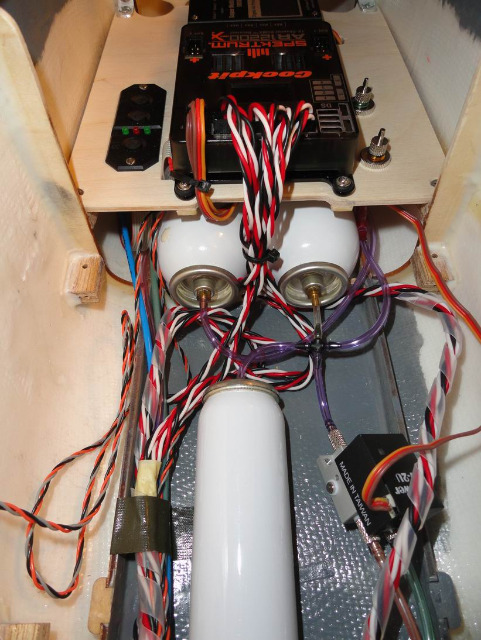

Assemblage définitif des 2 parties de fuselage et connection de tout ce bazar  bounce
j'ai rajouté une 3ieme bouteille d'air pour avoir plus d'air embarqué car j'ai aussi une extra valve pneumatique qui commande les trappes de train arrière indépendamment de la trappe avant car je voulais que les trappes arrières soient toujours fermée d'où plus grande consommation d'air.
la cinématique donne ceci :

sortie du train => ouverture de toutes les trappes, train sorti, fermeture des trappes arrières.
rentrée du train => ouverture trappes arrières, rentrée du tain, fermeture de toutes les trappes


la 2ieme grande bouteille est pour le circuit de freinage.















Dernière édition par Only Jet le Ven 4 Mar - 14:58:05, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Jeu 2 Avr - 11:36:29

l'assemblage du cockpit fut la partie la plus difficile.
l'ensemble est de piètre qualité et demanda bcp d'ajustage ..
j'ai aussi peint l'intérieure du canopy dans la même couleur que le cockpit .. toujours par soucis d'esthétisme.
encore une fois, j'ai du faire appel à tout mon imagination et inventivité pour assembler tout ça correctement















Dernière édition par Only Jet le Ven 4 Mar - 14:59:55, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Jeu 2 Avr - 11:39:50

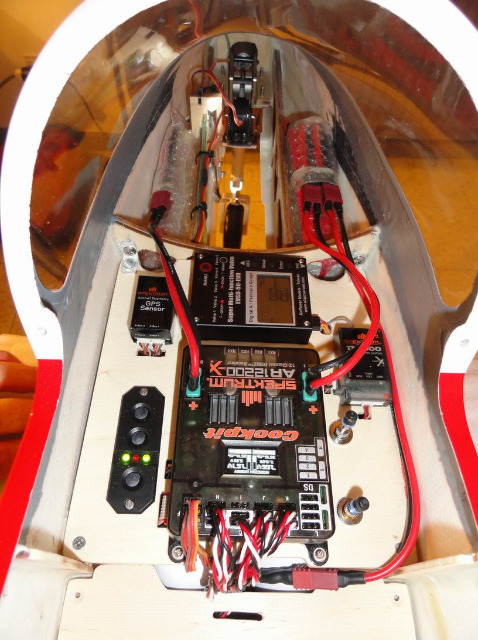

L'ensemble technique avant terminé avec les 3 lipos pour un total de 600 gr
la télémétrie et GPS

Tout ce qui est Spektrum a été viré de ce Jet. A présent tout est en JETI.



Dernière édition par Only Jet le Ven 4 Mar - 15:01:52, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Crunch



Messages : 1685
Points : 1874
Date d'inscription : 04/08/2014
Age : 49
Localisation :

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Jeu 2 Avr - 13:05:50

Shocked comme c'est beau !
La fibre de verre mon matériaux préféré en aeromodélisme bounce
La mécanique ...
La propreté et le soin de cette construction
//
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mario
Modérateur


Messages : 625
Points : 669
Date d'inscription : 02/08/2014
Age : 32
Localisation : La Louvière

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Jeu 2 Avr - 13:21:00

Superbe boulot, travail soigné dans un jet de toute beauté...
Félicitations pour ta réalisation Only jet Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Jeu 2 Avr - 14:34:51

@Crunch et Mario,

Effectivement, cela a demandé pas mal de boulot même pour un ARTF (almost ready to fly) et surtout bcp bcp de réflexion et bon sens pour en arriver là ..
vu l'investissement, RIEN n'est laissé au hasard.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raph
Fondateur


Messages : 14863
Points : 15683
Date d'inscription : 02/08/2014
Age : 41
Localisation : Fosses-la-ville

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Jeu 2 Avr - 14:48:07

Vu le travail soigné, je pense qu'il ne pourrait pas arriver grand chose de néfaste, en tout cas je te le souhaite de tout cœur !

Encore toutes mes félicitations Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.occasionenor.be/
bouba



Messages : 856
Points : 964
Date d'inscription : 08/08/2014
Age : 39

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Jeu 2 Avr - 15:01:44

qué bia bazard ! ! ! lol

terrible mi pti only jet vivement les essais au MCM . bounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
arnaud



Messages : 1140
Points : 1210
Date d'inscription : 05/08/2014
Age : 31
Localisation : moustier sur sambre

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Ven 3 Avr - 0:56:48

Vraiment superbe magnifique boulot j'espère pouvoir être la le jour ou il va voler je veux vraiment voir sa :-) félicitation pour ton montage c'est vraiment un travail de pro rien a dire ;-)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Only Jet



Messages : 307
Points : 361
Date d'inscription : 19/03/2015
Age : 44

MessageSujet: Re: ASSEMBLAGE DU VIPER JET SKYMASTER   Sam 11 Avr - 21:41:13

Cette fois le jet est totalement terminé ... et est passé par la balance (voir Post ultérieure) : 12,5 kg sec + 3 kg de carburant = 15,5 kg au décollage ... C'est tout bonnement énorme !!!  affraid

encore quelques photos juste pour le fun ..














Les vis ont été encastrées; à présent plus rien ne dépasse (sauf la tringle de commande)




Le support du train avant a également été renforcé par l'ajout de triangle en bois (voir photo ultérieure)



Dernière édition par Only Jet le Ven 4 Mar - 15:08:19, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur

ASSEMBLAGE DU VIPER JET SKYMASTER
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant
 Sujets similaires
-
» ASSEMBLAGE DU VIPER JET SKYMASTER
» Leukirix Viper
» traitements de consolidation et assemblage céramiques
» Viper F-5 1/72 Kitbash
» Viper Maison n°7

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La passion de l'aéromodélisme  :: Forum :: Espace avions thermiques :: JET-
Sauter vers:
